激安アケコンを色々繋げられるようにしよう

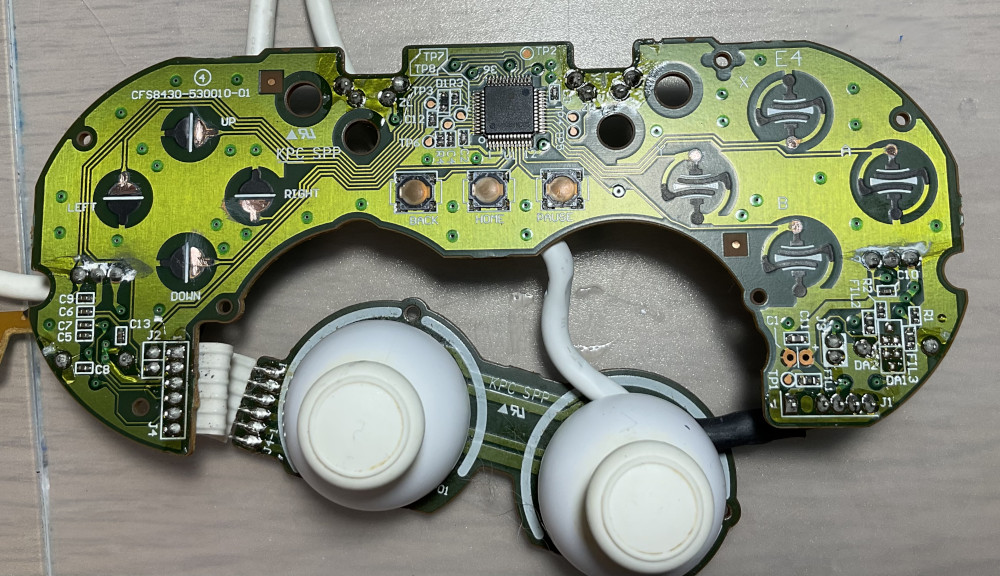

開けるとこのような感じ。

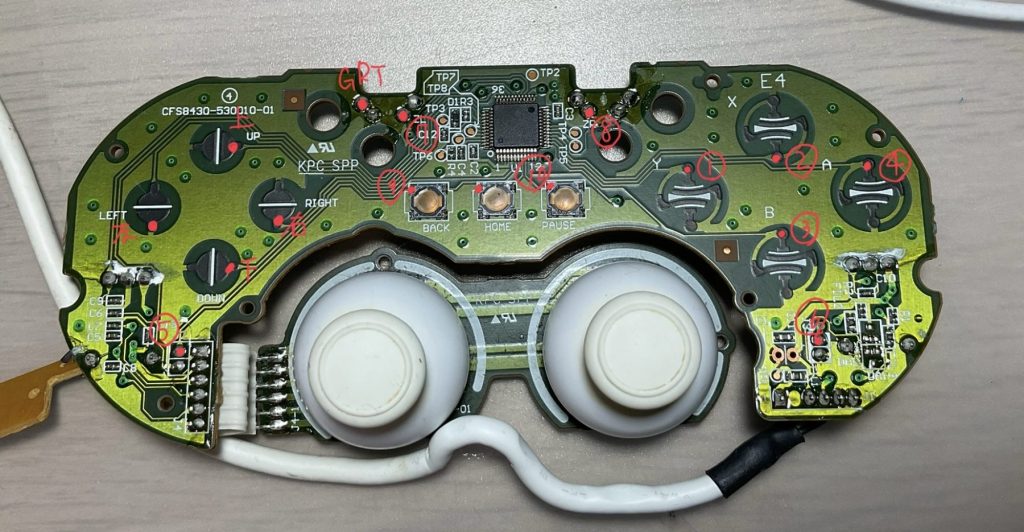

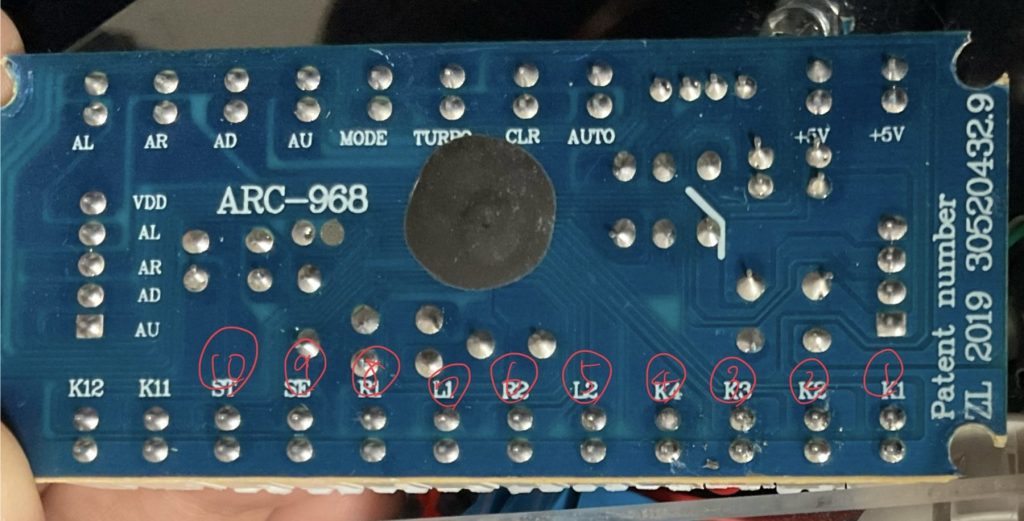

配線をを調べ、PCと付き合わせると各場所と番号の組み合わせはこんな感じで、GRTはまぁどこでもいいんですが左上の部分を使用することにしました。

さて、配線をしようとバシバシと不要部品を外して行ったときに失敗してしまいました。
探ってみるとこんな小さな部品が外れかかっています。
これのせいでした。
やっちまった、、
胡麻ぐらいの大きさの部品でやられるとは
0オーム抵抗っぽいので直結しちゃえと思ったのですが、直結すると動きが変になりました。
これなんだろ？コンデンサかな、、

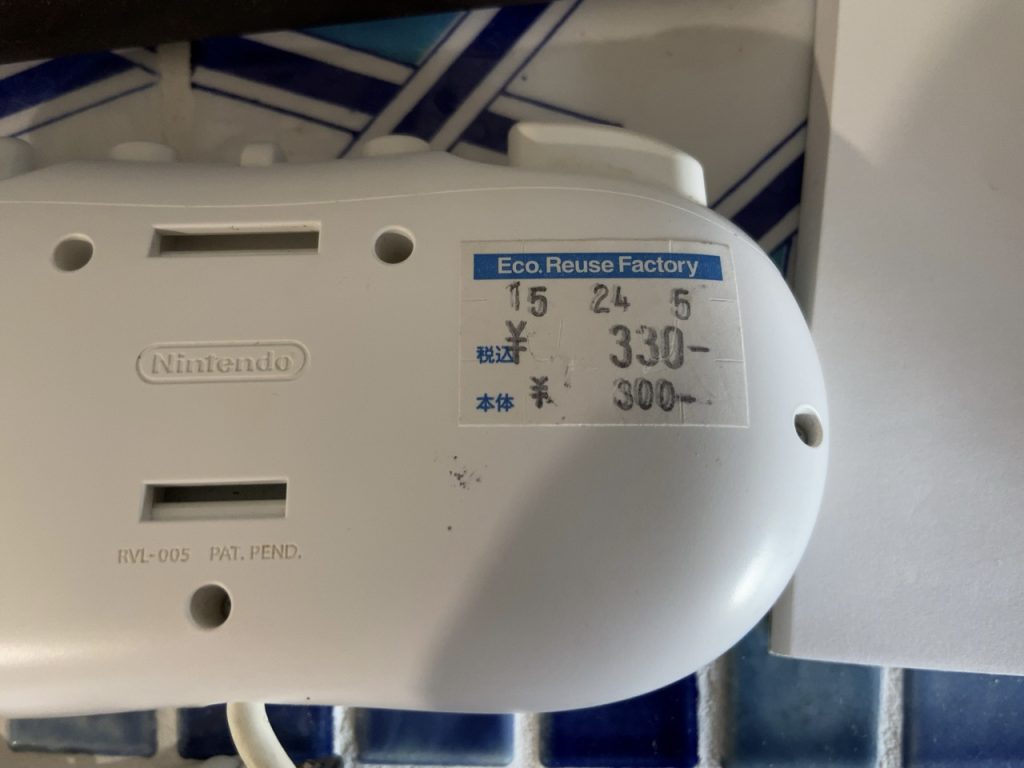

仕方がないので、もう一つジャンクを入手。
330円でした

さて、結線する前に事前に調べた配線図通り、ハンダが乗りやすいようにカーボン部分を削り、金属部分を露出させます。
今度は失敗しないよう、極力部品は残しました。

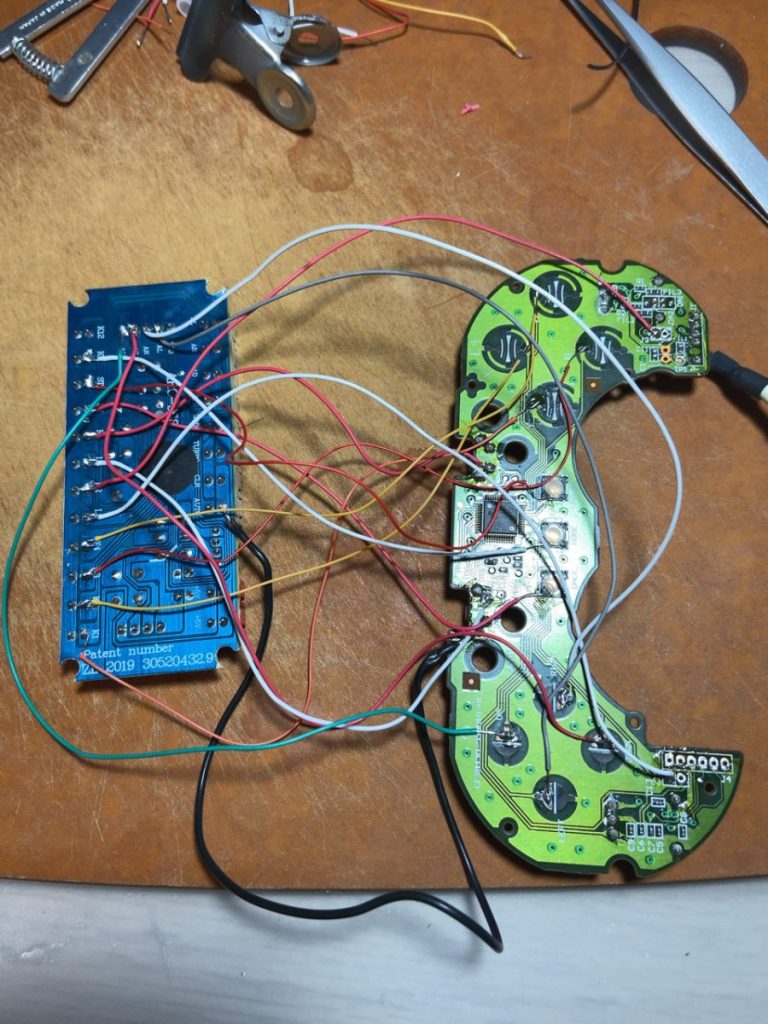

後は、地道にはんだ付けをしていきます。
この時先日入手したフラックスという液体があるのですが、それがあると非常にハンダが乗りやすいです。
イソプロピルアルコールの匂いがするけどどんな成分なんだ？

ハンダ付け後は2液制のエポキシ系接着剤でガッチリ接着して結線が外れるのを防ぎます。

さて、元の躯体に組み付けていきます。
下にスペースが欲しいので、メラミンスポンジの激落くんを挟み込みます。
アナログスティック部分も激落くんで固定して動かないようにしました。
メラミンスポンジは切りやすいし、色々なもの固定に非常に有効なので持っていて損はないです。
